Enunciado
El
objetivo de esta actividad es realizar el control de un variador de
velocidad, teniendo como equipos un variador micromaster con conexión
a profibus un, (Siemens S7-314) y una ET200S (ET200S-1).
La
primera entrada de cada uno de los módulos de entrada de la ET200S,
servirán para poder controlar el funcionamiento del motor. (paro del
motor, giro a la izquierda, giro a la derecha, respectivamente).
La
segunda entrada de cada uno de los módulos servirán para asignar la
velocidad de giro, (al 100%, al 50% y al 25% respectivamente).
Configurar
y programar el sistema para que funcione adecuadamente.
Programa
Insertamos la CP profibus en el slot 4 y la CP profinet en el slot 5.
Insertamos el esclavo ET200s en profinet insertando los módulos de DI y DO.
Insertamos el variador micromaster en profibus insertando el modulo PPO3.
Recibimos 3 bytes de la ET200s.
Transferimos codigos mediante MOVE y habilitamos, realizamos un giro a derechas, un giro a izquierdas y velocidad al 100% le enviamos al variador.

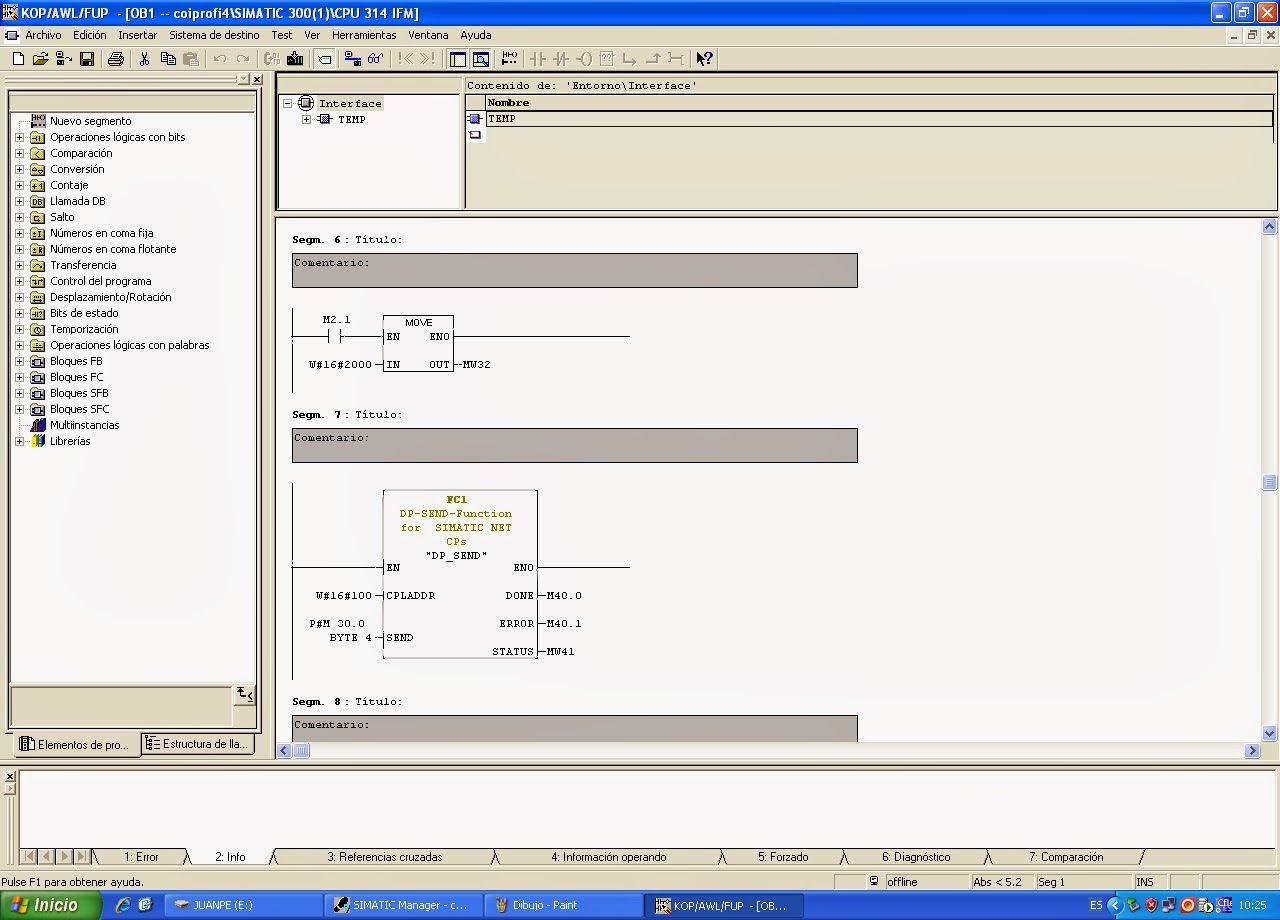

Le decimos que la velocidad es al 50% y enviamos 4 bytes al variador desde la ET200s.
Recibimos datos del variador y enviamos datos a la ET200s.
